近年来，全球锂资源开发热度持续攀升，津巴布韦等主要锂生产国不断收紧原矿及精矿出口管控，倒逼产业链向冶炼端深度延伸。与此同时，我国在新一轮找矿突破战略行动中成效显著，锂矿储量全球占比已提升至16.5%，跃居世界第二位，其中锂辉石、锂云母两种类型资源的新增储量均突破千万吨。
在实际项目推进中，不少矿山投资人、选厂设计人员常常因为混淆两种锂矿石的选矿工艺，最终导致选厂投产即亏损，损失惨重。因此，精准掌握锂辉石与锂云母的选矿工艺差异，对于锂矿资源高效开发、保障选厂稳定盈利，有着不可替代的现实意义。
矿石类型

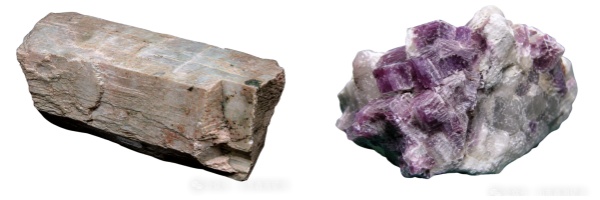

花岗伟晶岩型锂矿床中，锂辉石与锂云母是最主要的两种工业矿物，二者的矿物学特性存在明显差异，这也是选厂设计过程中必须区别对待的核心原因。具体来看，
锂辉石属于单斜辉石族矿物，本质是链状结构的铝硅酸盐，化学式为LiAl(Si₂O₆)，通常以柱状晶体形态嵌布在伟晶岩中，嵌布粒度相对较粗;
锂云母则属于云母族，是层状结构的钾锂铝硅酸盐，多以鳞片状形态与长石、石英共生，还会伴生铷、铯等稀碱金属，并且常常与锂辉石共生在同一矿床的不同区段。
破碎阶段
【存在问题】在选厂破碎环节，很多项目容易出现能耗过高、矿石解离效果不佳的问题，核心原因就是没有结合两种矿石的结构差异设计适配的破碎流程。
【解决方案】针对这一问题，建议通过前期矿石试验，量身定制破碎方案，才能确保后续工艺顺畅推进。
锂辉石破碎：
对于锂辉石，原矿开采后粒度通常在300–500 mm，一般采用两段或三段闭路破碎工艺，具体段数可根据矿山实际处理规模灵活确定，最终将破碎粒度控制在15mm以内。

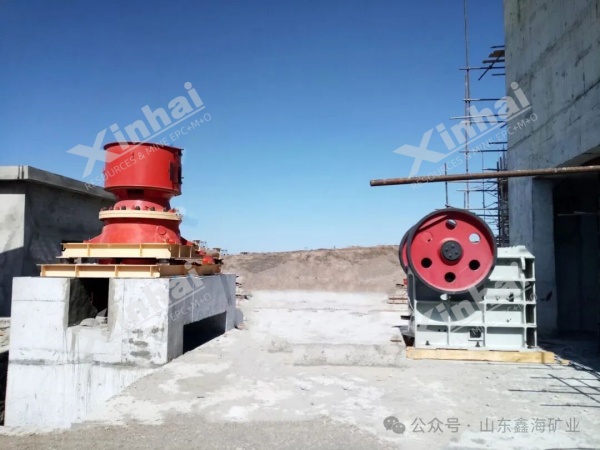

破碎设备方面，粗碎选用颚式破碎机，中细碎采用圆锥破碎机，搭配振动筛形成闭路循环，保证破碎粒度均匀，为后续磨矿环节提供合格给料。
锂云母破碎：
而锂云母由于自身层状结构特性，破碎时需兼顾矿石解离与过粉碎控制，通常采用两段破碎工艺，粗碎后通过筛分作业提前抛除部分脉石，中细碎产品粒度控制在10-20mm，有效减少后续磨矿环节的能耗。
原矿预处理：重介质分选
【存在问题】很多选厂在设计时容易忽略原矿预选环节，殊不知这一环节的缺失，会导致大量脉石进入后续磨矿流程，不仅增加磨矿能耗，还会提高药剂消耗，最终降低全流程处理效率、增加生产成本。

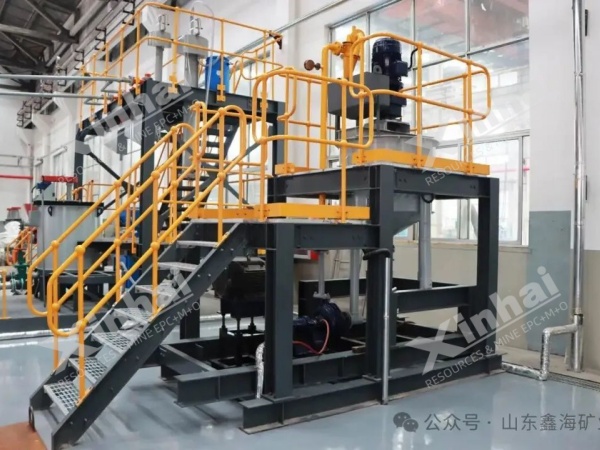

【解决方案】结合实际项目经验，对于锂云母以及含粗粒锂辉石的矿石，建议在磨矿前增设重介质分选环节，通过重介质旋流器进行预选抛尾。利用锂矿物与脉石矿物的比重差异——其中石英比重为2.65，锂云母比重为2.8-3.3，实现脉石与锂矿物的有效分离，提前丢弃部分低密度脉石，从而降低后续入磨量，达到节约能耗、减少药剂消耗的目的。

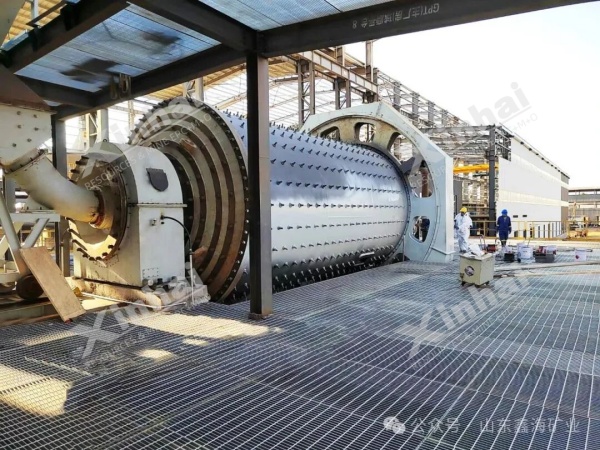

磨矿阶段
【存在问题】磨矿参数的控制，直接影响后续选矿指标，不少选厂因为磨矿参数把控不当，要么出现锂矿物解离不充分、浮选回收率偏低的问题，要么过度磨矿导致能耗过高，尤其是锂云母，因其自身特性，磨矿过程中极易出现泥化现象，严重影响后续分选效果。
【解决方案】想要解决这一问题，最科学的方式是通过系统选矿试验，精准优化磨矿参数。
锂辉石磨矿：
采用阶段磨矿流程，破碎后的物料经湿式球磨机细磨，磨矿细度控制在-200目占60%-80%，矿浆浓度保持在35%-45%，再通过高浓度强烈搅拌和多次洗矿脱泥，实现锂矿物与脉石的单体解离，为浮选环节创造理想条件。
锂云母磨矿：
锂云母磨矿的核心是控制泥化，通常采用棒磨机或球磨机配合水力旋流器分级，磨矿细度控制在-200目占50%-70%，粗粒级返回再磨，既能保证入选粒度均匀，又能最大限度抑制过粉碎现象。

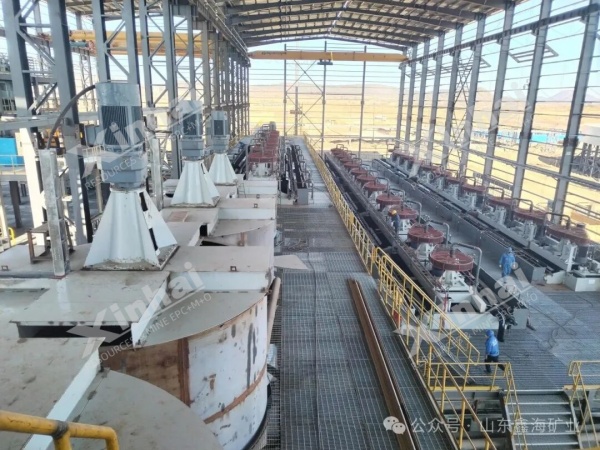

浮选工艺
【存在问题】浮选环节是决定锂精矿品位和回收率的关键，很多选厂在设计时，盲目选用捕收剂、调整剂，或是没有控制好浮选介质的pH值，最终导致浮选指标不达标，无法满足后续冶炼需求。
【解决方案】结合多年项目实践，建议通过浮选试验，筛选适配的药剂制度和浮选参数，才能确保浮选效果。
锂辉石浮选：
锂辉石浮选分为正浮选与反浮选两种方式：
正浮选采用氢氧化钠或碳酸钠调浆，将介质pH值控制在8-10，选用脂肪酸类捕收剂，配合氯化镁作为活化剂，直接浮选锂辉石，同时利用碱性条件下生成的硅酸钠，有效抑制石英、长石等脉石矿物;
反浮选则以石灰作为调整剂，用糊精、淀粉抑制锂辉石，采用阳离子捕收剂优先浮出脉石，槽内尾矿即为锂精矿。
锂云母浮选：
锂云母的天然可浮性优于锂辉石，在经过重介质预选与磁选除铁后，选用胺类捕收剂，在酸性或中性介质中实施多段浮选，通常经过2-3次精选，即可获得高品位锂云母精矿，需要注意的是，锂云母精矿后续还需通过化学选矿方法进行深度提锂，常见方式包括硫酸焙烧法、硫酸盐焙烧法、石灰石法等。
磁选除铁
【存在问题】磁选除铁的核心是根据两种矿石的铁矿物特性，选配合适的磁选设备和磁场强度，否则容易出现精矿铁含量超标，无法满足行业标准，影响产品销路的问题。

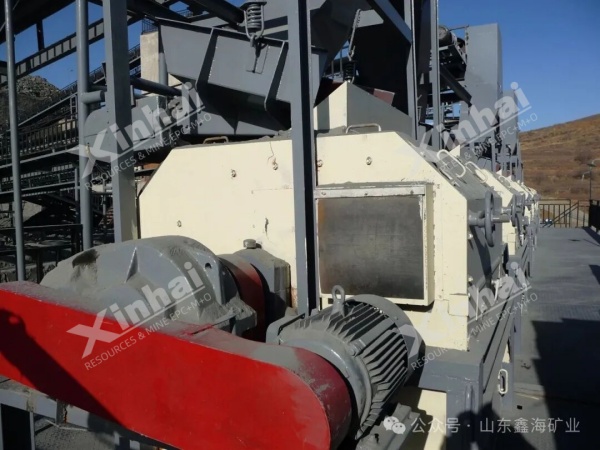

【解决方案】对于锂辉石精矿，为满足陶瓷工业标准，需要通过磁选降低铁含量，常用设备为磁滚筒和永磁筒式磁选机，磁场强度可根据铁矿物嵌布粒度灵活调整;
锂云母中常伴生弱磁性的铁锂云母，磁选不仅可以作为除铁手段，还能作为分选铁锂云母的独立工艺，这就对磁场强度提出了更高要求，需采用高梯度磁选设备，才能实现有效分离。
精矿脱水
【存在问题】精矿脱水参数的把控，直接影响精矿的运输、后续冶炼效果，甚至会影响锂云母精矿的反应活性，不少选厂因为脱水参数不当，造成了不必要的损失。

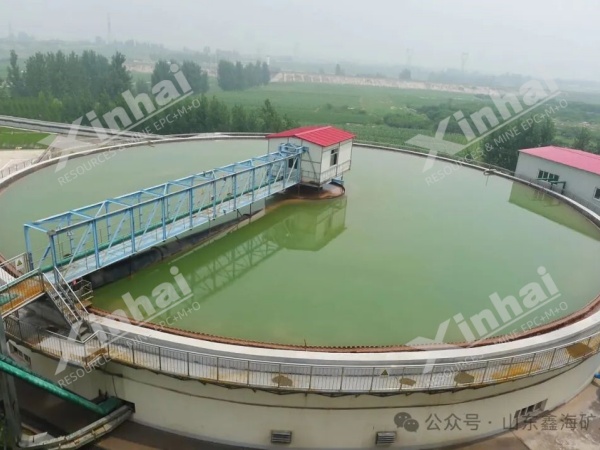

【解决方案】结合两种矿石的特性，精矿脱水均采用浓缩–过滤–干燥三段流程，只是具体参数需根据精矿用途优化调整。
锂辉石精矿经脱水处理后，含水量控制在8%–10%，即可满足贸易运输标准;
锂云母精矿由于后续多采用湿法冶金提锂，对含水量要求更为严格，可通过强化干燥环节，将水分降至3%以下，甚至可达1%左右，同时需注意防止云母鳞片在脱水过程中受损，避免影响后续反应活性。
尾矿处理
【存在问题】锂云母尾矿由于含有细粒级云母片，沉降速度较慢，不少选厂因为没有采用合适的处理设备和方法，导致尾矿处理效率低、废水无法循环利用，既增加了环保压力，又浪费了水资源。

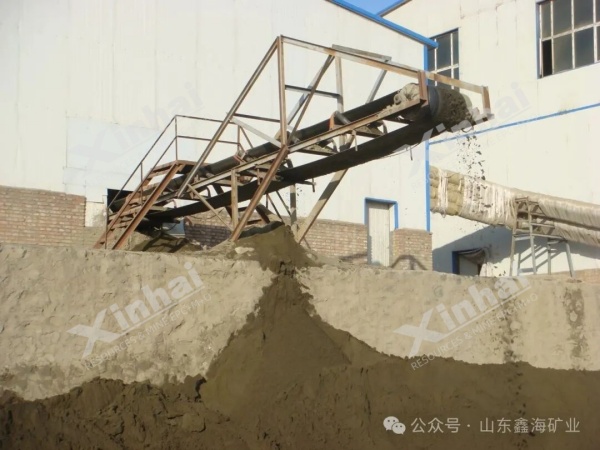

【解决方案】两种矿石的尾矿处理原则是一致的，均需遵循固液分离与干堆规范，实现废水循环利用和尾矿库安全运行。针对锂云母尾矿的特性，建议采用高效浓缩设备，或添加絮凝剂加速沉淀，有效提升尾矿处理效率，实现环保与经济效益的双重保障。
结语
鑫海矿业长期专注于锂矿选矿工艺设计与落地，拥有专业的锂矿选矿实验室，可为客户提供矿石物性分析、全流程闭路试验、工艺参数优化等全方位服务。
凭借多年行业经验，我们累计完成多个锂矿选厂设计项目，覆盖不同规模、不同矿石类型，能够根据客户的矿石特性，量身定制选厂设计方案，从前期试验到后期投产，提供全程技术配套，助力客户规避投资风险、提升选矿指标、降低生产成本。
选厂设计的核心在于适配矿石特性，盲目照搬现有工艺，只会导致投资失误，因此建议在选矿厂建设前，开展系统的选矿试验，科学制定工艺流程与设备选型方案，确保选厂投产后实现技术指标与经济指标的优化平衡。
如果您正推进锂辉石、锂云母选厂建设，面临工艺选型、参数优化等难题，可随时与我们联系，我们将为您提供矿石试验评估，专业技术团队一对一为您定制解决方案，助力您的选厂投产即达标、稳定盈利。
