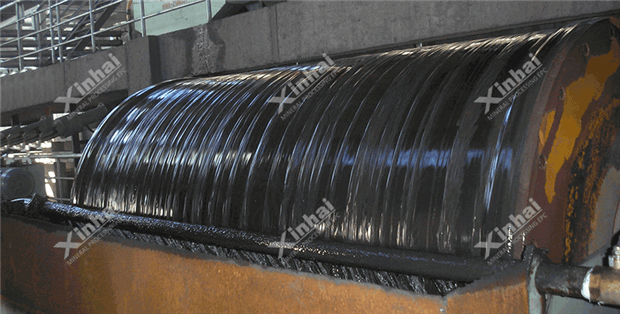

永磁筒式磁选机

永磁筒式磁选机

产品简介:一款普遍应用于选别强磁性矿物的湿式永磁磁选设备。

处理能力: 24t/h-240t/h

应用范围:永磁筒式磁选机可用于预选、粗选、精选等,入选粒度粒度范围2~10mm。

产品改进:磁系材料选择高性能、高矫顽力、高剩磁和钕铁硼材料,作用深度大; 筒体表面可衬耐磨橡胶。

在线留言 在线咨询
24小时服务热线 153-1182-6765
获取报价获取报价
点击添加微信

13811510145

复制微信号

优势特点

磁系均采用高磁能积、高矫顽力的钕铁硼磁铁,磁场强度高,8年退磁率不超过5%;

场强渐变、平滑过渡的大包角磁系,增加分选带长度和磁翻转次数,实现磁性矿物和非(弱)磁性矿物的高效分离;

磁系包贴不导磁不锈钢,确保磁铁不脱落;

根据不同的用途和分选条件,各系列磁选机具有不同的磁系设计和槽体结构;

筒体采用不导磁不锈钢并包贴耐磨橡胶,筒体的使用寿命显著提高;

该永磁滚筒对生产的适应能力强,能承受较大的给矿量波动、给矿粒度和矿浆浓度的波动;

可以同时获得高品位和高回收率的优越选矿指标;

各系列磁选机可以配合使用,也可以单独使用其中一种系列,均可以获得优良的选矿指标;

槽体结构为半逆流型,也可根据分选条件和用户要求制作成顺流型槽体。

应用条件

CTBY预选用永磁筒式磁选机:用于磁铁矿经细碎以后,进入球磨机前的湿式预选,入选粒度10mm以下。

CTBC粗选用永磁筒式磁选机:适用于磁铁矿一段磨矿、多段磨矿以后的粗选或者从有色金属分选以后的尾矿中回收磁性矿物时的粗选,入选粒度4mm以下。

CTBJ精选用永磁筒式磁选机:适用于磁铁矿经过磨矿分级、粗选以后的粗精矿的进一步精选,入选粒度2mm以下。

CTBN浓缩用永磁筒式磁选机:适用于磁铁矿磨矿分级返砂在返回磨机前的浓缩磁选、磁铁矿精矿在进入过滤机前的浓缩磁选等,入选粒度4mm以下。

工作原理

永磁筒式磁选机工作原理

永磁筒式磁选机根据其箱底结构的不同,可以分为顺流型、逆流型与半逆流型三种。

顺流型永磁筒式磁选机:矿浆给入方向与筒转向相同,精矿在另一侧排出,尾矿直接在底部排出,一般应用于6~0mm强磁性矿物粗、精选,回收率低、品位高,但不宜处理细粒物料。

逆流型永磁筒式磁选机:矿浆给入方向与筒转向相反,精矿在给矿一侧排出,尾矿与另一侧排出。一般应用于0.6-0mm强磁性矿石粗、扫选,回收率高(因尾矿排出点处离给矿口远,选别充分)但品位低。

半逆流型永磁滚筒:矿浆给入方向与筒转向一半相同,一半相反,与顺流型不同之处是矿浆在槽内转了个圈。因为矿浆被冲散水冲成松散状,可防止夹杂,并且矿浆运动方向与磁力方向一致,有利于回收由于0.5-0mm强磁性矿石粗、精、扫选回收率、品位都高,矿浆面平稳,因而选别稳定。故应用较广泛。

技术参数

CTBY预选用永磁筒式磁选机技术参数表

规格型号 CTBy1018 CTBy1024 CTBy1030 CTBY1218 CTBY1224 CTBY1230
筒体直径(mm) 1000 1000 1000 1200 1200 1200
筒体长度(mm) 1800 2400 3000 1800 2400 3000
筒表场强(mT) 350~550 350~550 350~550 350~550 350~550 350~550
筒体转速(r/min) 23 23 23 20 20 20
干矿处理量(t/h) 42~65 53~86 82~124 58~97 71~120 103~158
给矿粒度(mm) 0~10 0~10 0~10 0~10 0~10 0~10
矿浆浓度(%) 20~50 20~50 20~50 20~50 20~50 20~50
电机功率(KW) 5.5 7.5 7.5 7.5 11 11
总重量(t) 5.2 6.4 7.1 6.7 7.2 8.9
设备长度(mm) 3160 3790 4460 3380 4190 4770
设备宽度(mm) 2250 2250 2250 2460 2460 2460
设备高度(mm) 1750 1750 1750 2000 2000 2000

CTBC粗选用永磁筒式磁选机技术参数表

规格型号 CTBC1018 CTBC1024 CTBC1030 CTBC1218 CTBC1224 CTBC1230
筒体直径(mm) 1000 1000 1000 1200 1200 1200
筒体长度(mm) 1800 2400 3000 1800 2400 3000
筒表场强(mT) 300~500 300~500 300~500 300~500 300~500 300~500
筒体转速(r/min) 23 23 23 20 20 20
干矿处理量(t/h) 36~54 44~75 66~103 47~82 62~105 83~129
给矿粒度(mm) 0~4 0~4 0~4 0~4 0~4 0~4
矿浆浓度(%) 20~50 20~50 20~50 20~50 20~50 20~50
电机功率(KW) 5.5 7.5 7.5 7.5 11 11
总重量(t) 5.2 6.4 7.1 6.7 7.2 8.9
设备长度(mm) 3160 3790 4460 3380 4190 4770
设备宽度(mm) 2250 2250 2250 2460 2460 2460
设备高度(mm) 1750 1750 1750 2000 2000 2000

CTBJ精选用永磁筒式磁选机技术参数表

规格型号 CTBj1018 CTBj1024 CTBj1030 CTBJ1218 CTBJ1224 CTBJ1230
筒体直径(mm) 1000 1000 1000 1200 1200 1200
筒体长度(mm) 1800 2400 3000 1800 2400 3000
筒表场强(mT) 200~300 200~300 200~300 200~300 200~300 200~300
筒体转速(r/min) 23 23 23 20 20 20
干矿处理量(t/h) 24~36 33~56 46~72 35~45 43~77 54~86
给矿粒度(mm) 0~2 0~2 0~2 0~2 0~2 0~2
矿浆浓度(%) 20~50 20~50 20~50 20~50 20~50 20~50
电机功率(KW) 5.5 7.5 7.5 7.5 11 11
总重量(t) 5.2 6.4 7.1 6.7 7.2 8.9
设备长度(mm) 3160 3790 4460 3380 4190 4770
设备宽度(mm) 2250 2250 2250 2460 2460 2460
设备高度(mm) 1750 1750 1750 2000 2000 2000

CTBN浓缩用永磁筒式磁选机技术参数表

规格型号 CTBN1018 CTBN1024 CTBN1030 CTBN1218 CTBN1224 CTBN1230
筒体直径(mm) 1000 1000 1000 1200 1200 1200
筒体长度(mm) 1800 2400 3000 1800 2400 3000
筒表场强(mT) 260~450 260~450 260~450 260~450 260~450 260~450
筒体转速(r/min) 23 23 23 20 20 20
干矿处理量(t/h) 35~68 46~86 67~126 52~90 77~126 90~160
给矿粒度(mm) 0~4 0~4 0~4 0~4 0~4 0~4
矿浆浓度(%) 20~50 20~50 20~50 20~50 20~50 20~50
电机功率(KW) 5.5 7.5 7.5 7.5 11 11
总重量(t) 5.2 6.4 7.1 6.7 7.2 8.9
设备长度(mm) 3160 3790 4460 3380 4190 4770
设备宽度(mm) 2250 2250 2250 2460 2460 2460
设备高度(mm) 1750 1750 1750 2000 2000 2000

成功案例

永磁筒式磁选机成功案例

某磁铁矿选厂采用鑫海永磁筒式磁选机,该磁选机设备具有不同的磁系设计和槽体结构,可以更好地解决选厂前多矿石成分和用途的考虑。同时,对生产的适应能力强,既可配合使用也可单独使用,能够更好地获得优良的选矿指标。
